High Tg Printed Circuit Boards (Tg >= 170 độ – 210 độ )

Khả năng chịu nhiệt cấp độ kỹ thuật-cho tải-cao, nguồn điện phản xạ đa-và phần cứng công nghiệp.

High Tg PCBs utilize modified epoxy resin systems with a glass transition temperature Tg >= 170°C (IPC-4101/126, /99 or equivalent high-performance specs). At temperatures exceeding Tg, standard FR-4 (Tg approx. 135°C – 140°C) shifts from a rigid glassy state to a rubbery state, accelerating Z-axis expansion and mechanical shear stress on plated-through holes (PTH). High Tg variants suppress Z-CTE (alpha_1: 45 – 50 ppm/°C; alpha_2: 220 – 250 ppm/°C) and elevate thermal decomposition threshold (Td >= 340 độ ).

Ngăn xếp có sẵn:1 đến 24 lớp (Cứng)

Các thương hiệu laminate tiêu chuẩn có sẵn:Isola 370HR, Shengyi S1000-2, Panasonic R-1755 (hoặc tương đương có độ tin cậy cao trong khu vực khi đóng băng BOM)

Giảm thiểu mở rộng trục Z- điển hình: Minimized barrel cracking through controlled drill-feed and direct metallization ratio >= 25 um độ dày thành đồng.

Hỗ trợ kỹ thuật:Đề xuất xếp chồng miễn phí và đăng xuất DfM-trước khi tạo công cụ.

PCB miễn phí-Tg chì-cao

Thêm vào Yêu cầu

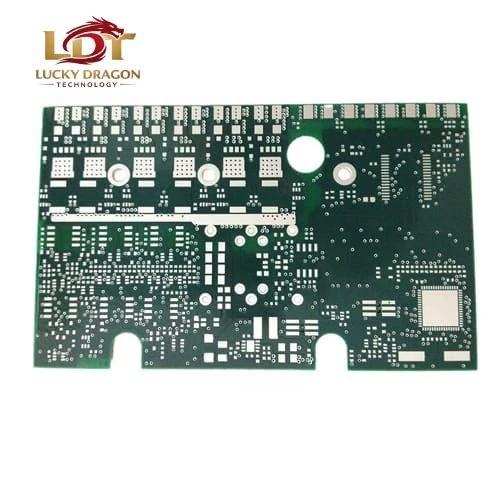

Cao-Tg PCB nhiều lớp

Thêm vào Yêu cầu
PCB halogen-cao tự do{1}}Tg

Thêm vào Yêu cầu
Cao 180 độ-Tg PCB

Thêm vào Yêu cầu
Cao 170 độ-Tg PCB

Thêm vào Yêu cầu
Cao-Tg FR-4 PCB

Thêm vào Yêu cầu

Thông số kỹ thuật

tham số	Giới hạn đặc điểm kỹ thuật	Tiêu chuẩn / Phương pháp thử nghiệm
Nhiệt độ chuyển tiếp thủy tinh (Tg)	170 độ đến 210 độ	DSC (IPC-TM-650 2.4.25)
Phân hủy nhiệt (Td)	>= 340 độ (mất 5% trọng lượng)	TGA
Z-Trục CTE (alpha_1 / alpha_2)	45 ppm/ độ / 250 ppm/ độ (50 độ – 260 độ )	TMA (IPC-TM-650 2.4.24)
Ứng suất nhiệt (Phao hàn)	288°C >= 300 giây (không tách lớp)	IPC-TM-650 2.4.13.1
Hấp thụ nước	<= 0.10%	ngâm 24 giờ
Sức mạnh vỏ	>= 0.70 N/mm (1 oz đồng)	IPC-TM-650 2.4.8
Phạm vi đếm lớp	1 – 24 lớp	IPC-A-600 Loại 2 / Loại 3
Độ dày của bảng	0,40mm<= T <= 3.20 mm	Dung sai cơ học +/- 10%
Tối thiểu. Dấu vết/Không gian (Bên trong/Bên ngoài)	3,5 / 3,5 triệu (90 / 90 um)	Hình ảnh laze/LDI
Tối thiểu. Kích thước lỗ PTH (Hoàn thành)	0,15 mm (cơ học) / 0,10 mm (microvia laser)	Tỷ lệ khung hình lên tới 12:1
Hoàn thiện bề mặt	ENIG, HASL-Không chì, Bạc ngâm nước, OSP, ENEPIG	IPC-4552 / IPC-4554

Các tính năng chính

Tăng khả năng chống mỏi nhiệt

Duy trì > 1000 chu kỳ nhiệt (-phạm vi hoạt động 40 độ đến +125 độ) mà không bị mỏi thùng trong các hệ thống phân phối điện bằng đồng nặng.

Độ ẩm thấp-Sự tách lớp do cảm ứng

Ma trận epoxy kép-chức năng/đa chức năng đã được sửa đổi ngăn ngừa hiện tượng phồng rộp do hơi ẩm-trong quá trình phản xạ lại không có chì-liên tiếp (cấu hình đỉnh 260 độ).

Dung sai trở kháng được kiểm soát

Hằng số điện môi (Dk=4.2 – 4,4 ở 1 GHz) được kiểm soát chặt chẽ-thông qua xác minh nội dung nhựa- (+/- 1.5%), hỗ trợ các tín hiệu điều khiển cổng tốc độ cao-cùng với các mặt phẳng nguồn.

Khả năng tương thích đồng nặng

Khả năng ép lớp lên đến 3 oz bên ngoài / 4 oz bên trong kết hợp với phay khoang giảm nhiệt.

Ứng dụng

ngành	Hệ thống con cụ thể	Hồ sơ ứng suất nhiệt / cơ học
Điện tử công suất	Nguồn điện ở chế độ chuyển đổi-(SMPS > 2kW), bảng điều khiển biến tần	Môi trường xung quanh liên tục 85 độ – 105 độ, các điểm nóng-thành phần cục bộ 130 độ .
ô tô	Bộ-bộ sạc trên bo mạch (OBC), bộ chuyển đổi DC-DC, bộ điều khiển pha động cơ	Dưới-cấu hình rung của mui xe, chu trình sốc nhiệt theo kỳ vọng của môi trường AEC-Q100/103.
Tự động hóa công nghiệp	Bộ điều khiển servo, bảng nối đa năng PLC, trình điều khiển đèn LED công nghiệp-mật độ cao	Làm việc liên tục nhiều ca, nhiệt độ tủ xung quanh cao (tăng bên trong 70 độ).
Viễn thông	Thẻ điều khiển/bộ khuếch đại công suất RF (PA) của trạm gốc	Mật độ nhiệt hỗn hợp, hạn chế trở kháng microstrip chặt chẽ.

Tùy chọn tùy chỉnh

Tùy chỉnh xếp chồng:Các ngăn xếp kết hợp (Lõi Tg-cao + tiền chuẩn bị bên ngoài mất-thấp) có sẵn khi gửi yêu cầu về mặt cắt-bố cục.

Phân phối đồng:Trọng lượng đồng không đối xứng được cân bằng với-đa giác chống trộm bằng đồng nhiệt để ngăn chặn sự cong{1}}và-xoắn trong khi nhấn (< 0.5%).

Mặt nạ & Truyền thuyết:Mặt nạ hàn LPI (dòng Taiyo PSR-4000, xanh lá/đen/đen mờ) + chú giải thành phần màu trắng/vàng được xử lý bằng nhiệt-; Mã ma trận UID nối tiếp/lô được viết nguệch ngoạc bằng laser.

Định tuyến & Lập hồ sơ:Dung sai bit của bộ định tuyến +/- 0.10 mm, kiểm soát độ sâu điểm V- +/- 0.1 mm độ dày web còn lại (độ dày 1/3 đến 1/2 bảng).

Kiểm soát chất lượng

Xác minh vật liệu đến:Xác minh quá trình chuyển đổi-kính DSC trên các mẫu lô gỗ đến trước khi cắt lớp-bên trong.

Kiểm tra lớp{0}}bên trong:AOI (Kiểm tra quang học tự động) trên 100% các lớp bên trong về độ rộng đường kẻ, cặn ăn mòn và quần short siêu nhỏ.

Nhấn-Fit / Stack Press Record:Nhật ký máy ép thủy lực có thể theo dõi (đường cong nhiệt độ, tốc độ tăng tốc, hồ sơ áp suất giữ được lưu trữ trên mỗi ID lô).

Kiểm tra điện và phá hủy cuối cùng:

Thử nghiệm Flying Probe 100% (netlist-điều khiển) hoặc Fixture Nail-Thử nghiệm trên giường cho các đơn đặt hàng số lượng lớn.
Phân tích vi mô trên mỗi lô bảng: độ dày lớp mạ, xác minh phao hàn và kiểm tra chéo hệ số ăn mòn-.

Sự tuân thủ:IPC-Bản kiểm tra tuân thủ A-600 Loại 3 được cung cấp theo yêu cầu.

Sản xuất & Chứng nhận

Hồ sơ cơ sở

Nhà máy sản xuất PCB cứng có độ hỗn hợp từ trung bình đến cao, công suất 45.000 m^2 hàng tháng.

Neo thực thi và xác minh quy trình

Bằng chứng trực quan / phân tích:Batch microsection cross-section sample verified via optical metallography showing barrel copper wall thickness >= 25 ừm và bỏ đi-đổ nhựa miễn phí.

Thiết bị dây chuyền xử lý sơ cấp

Các dòng hình ảnh trực tiếp (LDI):Mức độ hiển thị độ phân giải cao-tương đương với Orbotech/Mania
Máy ép cán tuần tự:Máy ép nhiệt chân không đa ánh sáng với phản hồi áp suất vòng -đóng
Khoan: Schmoll high-speed multi-spindle CNC drills (>150.000 vòng/phút)

Chứng chỉ

ISO 9001:2015, IATF 16949:2016 (Phạm vi quản lý chất lượng ô tô), ISO 14001:2015, tiền tố UL Tệp số E-(việc sử dụng gỗ ép được chứng nhận xếp hạng ngọn lửa UL94 V-0).

Đóng gói & Giao hàng

Tiêu chuẩn đóng gói

Túi hút chân không-chống tĩnh điện ESD-có thẻ chỉ báo độ ẩm-(MIC) và gói hút ẩm silica gel (< 10% RH envelope), stacked in double-walled corrugated carton with custom foam corner dampening. Shelf life preservation: vacuum bag sealed up to 6 months.

Hỗ trợ hậu cần & tăng khối lượng

Thời gian thực hiện NPI:5 – 7 ngày làm việc (có bảng điều khiển)
Tăng âm lượng-Tăng:2 – 3 tuần đăng bài-Phê duyệt Điều khoản đầu tiên (FA)
Vận chuyển:FOB / EXW / DDP qua DHL/FedEx Express (nguyên mẫu) hoặc vận chuyển hàng không/đường biển được đóng pallet để sản xuất số lượng lớn. Giấy chứng nhận tuân thủ lô (CoC) và báo cáo thử nghiệm nhà máy nguyên liệu (MTR) đi kèm với mỗi hộp vận chuyển.

Câu hỏi thường gặp

Hỏi: Bạn có yêu cầu các nhãn hiệu gỗ dán do khách hàng- chỉ định (ví dụ: Isola 370HR) hay bạn sử dụng nhãn hiệu tương đương?

Đáp: Chúng tôi dự trữ cả các tấm cán mỏng có thương hiệu được chỉ định (Isola, Shengyi) và kho hàng khu vực tương đương IPC-4101/126 đủ điều kiện. Nếu AVL của bạn hạn chế việc thay thế chéo các lớp mỏng, hãy lưu ý khóa nhãn hiệu trên PO của bạn; mặt khác, loại vật liệu được chứng nhận trên mỗi tờ thông số kỹ thuật.

Câu hỏi: Tác động-về thời gian đầu của vật liệu Tg cao so với FR-4 tiêu chuẩn là gì?

Đáp: Bộ cộng thời gian-không cần chuẩn bị cho việc xếp chồng tiêu chuẩn bằng cách sử dụng các tấm Tg 170 độ có sẵn. Độ dày không-chuẩn (< 0.6 mm or > 2.4 mm) require 2 – 3 additional days for core allocation.

Hỏi: Làm thế nào để bạn điều khiển cung và xoắn trên các tấm ván nhiều lớp-đồng High Tg-nặng?

A: Cân bằng phân bố đồng trên các lớp bên trong và các bố cục máy ép đối xứng chuẩn bị trước đối xứng. Thiết bị làm phẳng sau{1}}nhấn nóng-được áp dụng cho tỷ lệ khung hình vượt quá giới hạn IPC Loại 3.

Câu hỏi: Vật liệu Tg cao có thể được xử lý bằng cấu hình SAC305 không chứa chì tiêu chuẩn không?

A: Yes. Tg >Vật liệu=170 độ chịu được nhiệt độ phản xạ tối đa 260 độ trong 30 – 40 giây cửa sổ tiết kiệm nhiệt tiêu chuẩn 6 lần phản xạ nhiệt.

Yêu cầu báo giá

Kênh gửi:Hộp thư Kỹ thuật Trực tiếp (được bảo vệ NDA): (hoặc tải lên cổng thông tin bằng mã thông báo-NDA tự động).
Gói / Siêu dữ liệu bắt buộc:Gerber RS-274X hoặc ODB++, tệp centroid/pick-và-đặt (nếu cần lắp ráp), yêu cầu cấp IPC, cấp khối lượng mục tiêu (NPI so với Batch), ưu tiên cấp vật liệu Tg, độ hoàn thiện bề mặt, tệp xếp chồng bảng/ràng buộc độ dày, ngày giao hàng mục tiêu.
Đánh giá kỹ thuật quay vòng:Phản hồi truy vấn DfM miễn phí, ghi chú-đăng nhập xếp chồng và báo giá chi tiết đơn hàng- được gửi trong vòng 12 – 24 giờ làm việc.
